吨袋沥青熔化罐

1. 设备用途：

   该设备是以高温导热油或者高温烟气为热源，通过管束、盘管对吨袋（包）或大块固体沥青进行分割、熔化、升温的专用设备，主要用于吨袋（包）固体沥青进行分割、熔化、升温的专用设备，主要用于吨袋（包）固体沥青的熔化、升温及保温储存。

2. 设备结构组成：

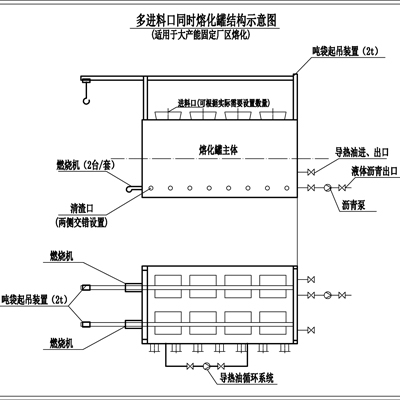

   设备的主要组成部件（见简图）

   燃烧机、熔化罐主体（内含切割、加热管组、升温加热管组、δ=100mm外保温层）、导热油膨胀槽、循环泵、吨袋（包）吊装系统、排渣系统、成品沥青外输泵、阀组件、电控系统、温度、压力测量显示等。

   根据设备的具体使用要求，设计了附带燃烧机及直接汇接外来导热油管道两种类型，以适应不同的工况条件。

3. 工艺流程：首先调试好设备，使各部件处于良好运行状态，导热油经脱水处理。

   启动设备→罐内导热油加热管组升温→将系统熔化吨袋（包）沥青吊装至各进料口→底部破袋后装入进料口→高温切割加热管组逐步分解沥青块→切割后的软状沥青小块落入底部加热升温区→沥青进一步加热熔化升温至要求的温度→由外输泵组输送至沥青储罐或者直接装车。

   熔化罐底部没有洒渣装置，附带独立的加热器，设备运行一段时间后视具体情况对罐内渣质进行清理。

4. 设备主要型号及性能：

   根据用户不同的产能要求及不同的工况条件，设备有单进料口连续熔化和多进料口，同时熔化等不同的类型，可根据用户实际要求进行设计制做，以满足不同用户方位实际需求。
